配線架是電纜或光纜進行端接和連接的裝置，通常安裝在機柜或墻上，是管理子系統中最重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架作為綜合布線系統的核心產品，起著傳輸信號的靈活轉接、靈活分配以及綜合統一管理的作用，是一種規范，也是為了整潔，看上去不亂，能夠清楚知道什么是什么，是使線路的改動更簡單。在網絡工程中常用的配線架有音頻配線架、光纖配線架和數字配線架，下面廣州銀訊分別簡單介紹一下3種配線架。

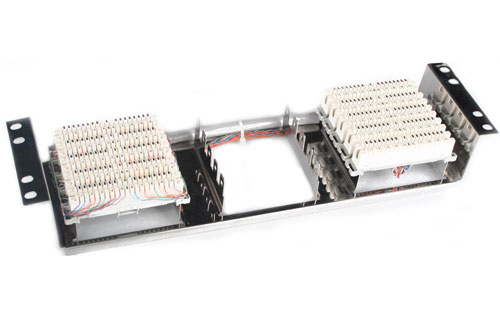

音頻配線架（VDF）
音頻配線架用途主要是用以在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜（超5類或者6類線）進入設備間后首先進入配線架，將線打在音頻配線架的模塊上，然后用跳線（RJ45接口）連接音頻配線架與交換機。總體來說，音頻配線架是用來管理的設備，比如說如果沒有音頻配線架，前端的信息點直接接入到交換機上，那么如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機端口的損壞。音頻配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。

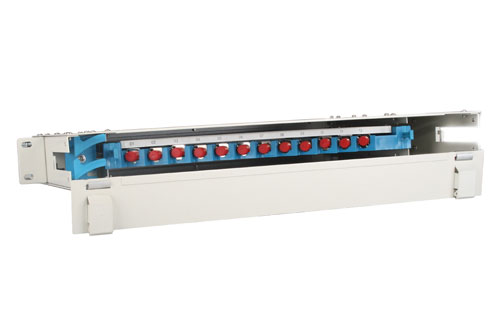

光纖配線架（ODF）
光纖配線架用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

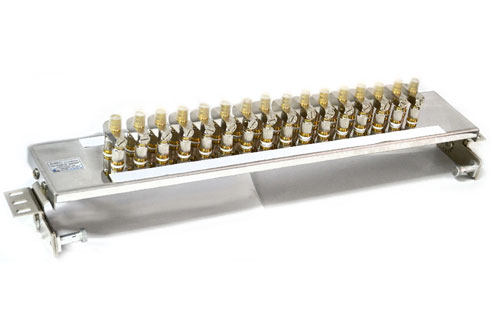

數字配線架（DDF）
數字配線架又稱高頻配線架，以系統為單位，有8系統，10系統，16系統，20系統等，在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2 Mb/s～155 Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性。
