PCM設備與PDH光端機級聯指導

眾所周知,PCM設備是通過2M通道承載著各種業務數據,PDH光端機是通過光纖傳輸標準2M數據。目前在國內使用PDH光端機PCM設備級聯是最常見的組網方案之一,但不少用戶會遇見這樣的一個問題,“PCM設備與PDH光端機是怎么連接?”。下面銀訊公司為您簡述PCM設備與PDH光端機級聯操作方法(以銀訊公司ZMUX-30 PCM復用設備和ZMUX-100(4*E1) PDH光端機舉例):

一、PDH光端機鏈路接線

ZMUX-100作為光傳輸設備就是把電信號(PCM設備信號)轉換成光信號在光纖上傳輸。作為兩端站點間的橋梁,一般情況下我們先把ZMUX-100鏈路調通,使ZMUX-100處于正常運行狀態,再級聯ZMUX-30應用。

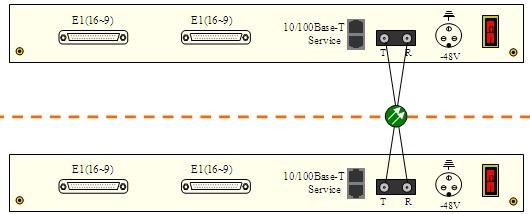

ZMUX-100標配是雙纖傳輸,有收、發兩個光接口(左發右收),局端的收接口要對應連接遠端的發接口,局端的發接口要對應連接遠端的收接口,只有收對發接口對應接通,ZMUX-100才能夠正常工作(如下圖)。若設備PWR燈亮,其它告警燈不亮則證明連接正常。(可參考:PDH光端機安裝調試指導)

PCM設備與PDH光端機級聯指導

二、PCM設備級聯PDH光端機

當ZMUX-100正常工作時,我們就可以進行ZMUX-30級聯ZMUX-100這一步了。ZMUX-100的2M接口是采用DB37-CC4B-8/DB37-CC4B-16轉換器,上和下兩個CC4接頭為一組2M,上面是發,下面是收(如下圖1),ZMUX-30的2M接頭是左發右收,這時我們只需要用1根雙芯同軸線將ZMUX-100和ZMUX-30的2M接頭收、發對應連接起來(如下圖2)。

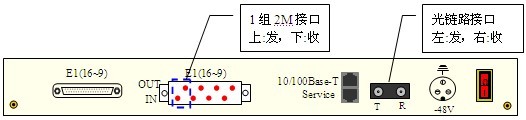

PCM設備與PDH光端機級聯指導

圖1

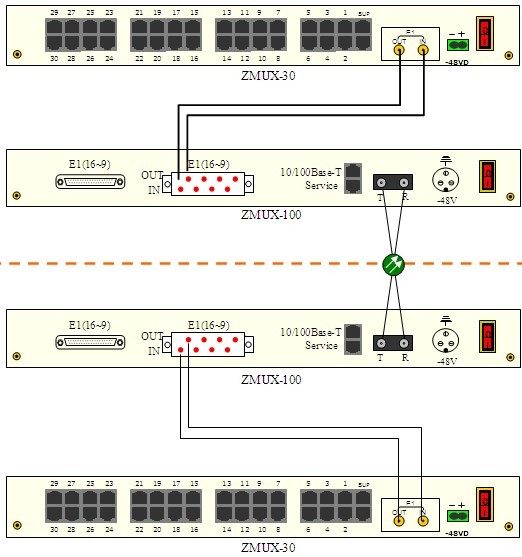

PCM設備與PDH光端機級聯指導

圖2

若ZMUX-30 PWR燈亮,其它告警燈不亮則證明連接正常(可參考:PCM設備安裝調試指導手冊)。工程時切記DB37-CC4B轉換器是上發下收,上下兩個CC4接頭為一組2M接頭,按照上圖所示接線則可。

結總

PCM設備級聯PDH光端機工程上需要注意鏈路接口和級聯線纜細節方面,有時候正因?yàn)镻DH光端機的光接口沒插緊或PCM與PDH級聯部分線纜沒做好導致工程沒有調通。如果線路連接正確,線纜等外圍環境都沒問題,但工程還沒調通可以聯系銀訊通信公司,24小時在線為您服務。
